PVE 单机默认使用Linux Bridge进行网络配置。

PVE 集群的Vnets本质上和VMware的vDS分布式交换机很像，就是为了在集群里面给虚拟机一个统一的网络接入选项。当虚拟机在线迁移、故障切换的时候能够自动化，在任意主机节点都能使用对应网络。

参考文档：https://pve.proxmox.com/pve-docs/chapter-pvesdn.html

PVE系列文章：https://songxwn.com/categories/PVE/

PVE单机网络

VM/CT 虚拟网卡 - 可配置VLAN
 ↓
vmbr0 - Linux Bridge 虚拟二层交换机
 ↓
nic0 - PVE主机物理网卡 / Bond - 多物理网卡捆绑
 ↓
物理交换机 - VLAN和MTU都需要交换机接口进行适配

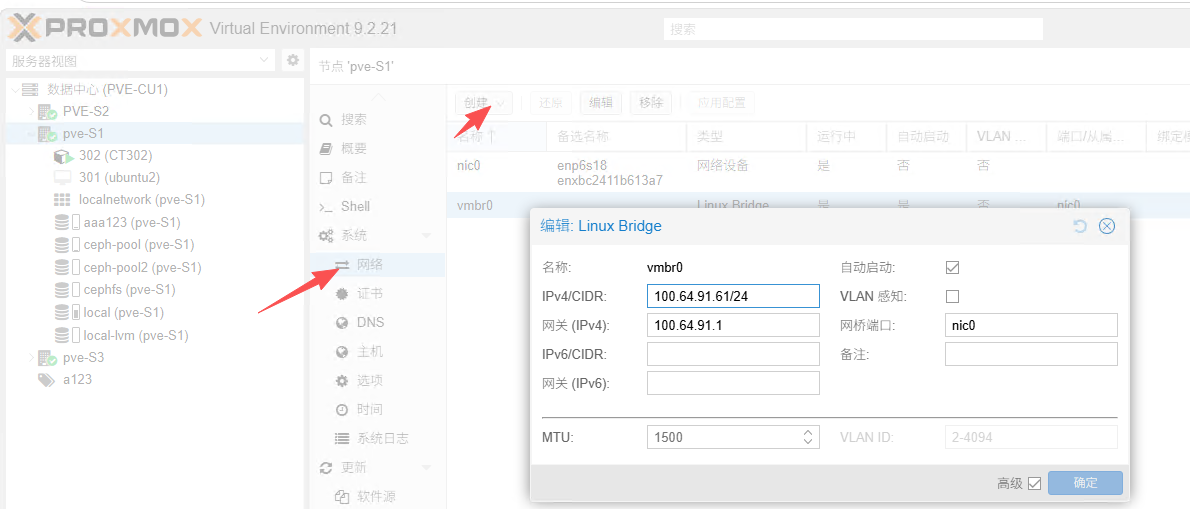

Linux Bridge - 二层虚拟交换机

可配置IP/IPv6地址、网关作为PVE管理口。
网桥端口绑定物理网卡、Bond网卡。（也可不绑定作为仅内部二层交换机）
VLAN感知，如果虚拟机网卡需要增加VLAN进行通信需要勾选。
MTU，如果需要巨帧通信需要调大。

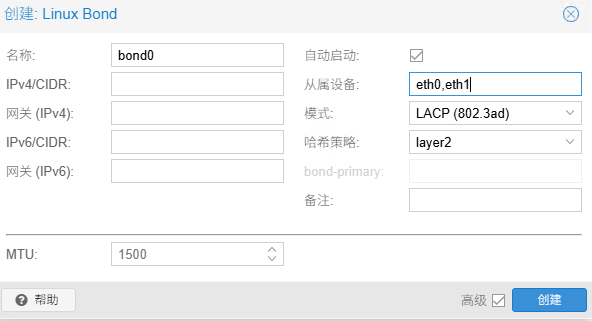

Linux Bond - 链路聚合

将复数以上的网卡进行绑定为一个逻辑虚拟网卡，用于故障转移和增加带宽。不能直接被虚拟机使用，需要被 Linux Bridge调用。

从属设备：准备加入 Bond 的两张物理网卡

Linux Bond 模式

模式	怎么工作	交换机侧要求	适合什么情况
active-backup（主备，mode 1）	平时只用一张网卡；故障后切到另一张	通常不需要配置链路聚合	最看重稳定和冗余、交换机不方便配置
802.3ad / LACP（mode 4）	与交换机协商聚合，多条链路按哈希规则分担流量	必须配置匹配的 LACP 聚合组	多台虚拟机、多条连接，希望兼顾冗余与总体吞吐
balance-xor（mode 2）	按哈希规则为流量选择成员网卡，不进行 LACP 协商	通常需要配置静态聚合，不能当普通端口用	交换机支持静态聚合、但不用 LACP
balance-rr（轮询，mode 0）	数据包轮流走不同网卡	通常需要匹配的交换机聚合配置	特定场景；可能造成乱序，一般不作为首选
broadcast（广播，mode 3）	同一数据包从每张网卡都发一份	需仔细核对网络拓扑	特殊的高可靠性需求；浪费带宽
balance-tlb（mode 5）	主要对发送流量做负载分担，接收流量通常集中在一张网卡	通常不需要交换机聚合	不能配交换机聚合、但想分担部分流量
balance-alb（mode 6）	在 TLB 基础上，尝试通过 ARP 协调部分接收流量	通常不需要交换机聚合	特定网络环境；机制较复杂，需测试兼容性

模式该怎么选？

只是想一张网卡坏了不断网：优先考虑 active-backup，配置简单。
有可管理交换机，能配置 LACP，且有多台虚拟机或多条并发连接：考虑你图中的 802.3ad / LACP。
交换机端口不能配置聚合：不要选 LACP；可先用 active-backup。
两根线分别接两台独立交换机：active-backup 更容易实现冗余；要用 LACP，交换机必须支持并正确配置跨设备聚合，不能仅把两端都设成 LACP。

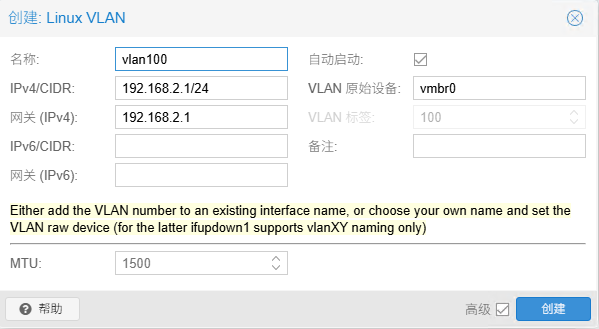

Linux VLAN - PVE管理VLAN子接口

在 PVE 里，Linux VLAN 是一个带 VLAN 标签的虚拟网络接口。它让 PVE 宿主机自己接入某个 VLAN。比如创建 vmbr0.20，就可以理解为：宿主机通过 vmbr0 接入 VLAN 20。

名称后面的数字代表使用的VLAN ID。
可配置IP/IPv6地址、网关作为PVE管理口。
VLAN原始设备绑定Linux Bridge设备。

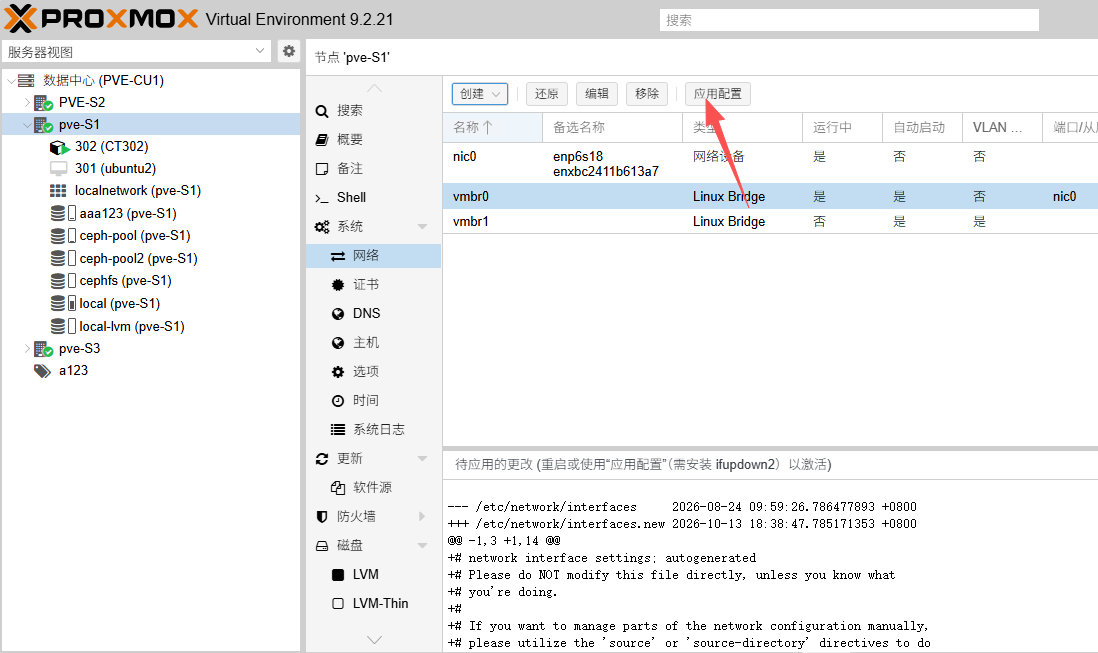

应用配置

任何网络修改都需要手动应用之后才能生效，如果修改后网络不正常，可以去/etc/network/interfaces 修改。

PVE SDN集群网络

Simple区域

这是最简单的插件，它将创建一个隔离的vnet桥接器。不链接到物理网卡，VM 流量仅是节点的本地流量。它还可用于 NAT 或路由设置。

VLAN区域

PVE 的 SDN VLAN 区域（VLAN Zone），可以理解为：把现有物理网络上的 VLAN，管理层面包装成集群里统一可选的虚拟网络。跨节点流量仍走你的物理网卡、交换机和 802.1Q VLAN。[1]

它有三层概念：

Zone（区域）：指定使用哪个已有的本地网桥，例如各节点上的 vmbr0，以及部署到哪些节点。
VNet（虚拟网络）：属于某个 Zone，并指定一个 VLAN Tag。例如 vlan20 对应 VLAN ID 20。配置应用后，它会作为同名网络接口出现在相关节点，供 VM/CT 选择。[1]
Subnet（子网）：可选，用来描述 IP 网段、对接 IPAM 等。创建 VLAN VNet 不等于自动有 DHCP 或网关；在 VLAN Zone 中，三层网关通常由你的路由器、防火墙或其他设备提供。[1]

一个典型拓扑是：

VM（网卡选择 VNet：vlan20）
        │
PVE 节点：SDN VNet → vmbr0 → 物理网卡
        │
交换机端口：允许 VLAN 20 通过
        │
其他 PVE 节点 / VLAN 20 的网关

配置顺序通常是：

先确认各 PVE 节点有用于上联的网桥（如 vmbr0），物理交换机到各节点的端口也允许目标 VLAN；常见做法是使用 VLAN-aware 网桥和承载相应 VLAN 的 trunk 链路。[1][2]
在 数据中心 → SDN → Zones 新建 VLAN 类型区域，Bridge 填各节点已存在的上联网桥，如 vmbr0。
在 数据中心 → SDN → VNets 新建 VNet，选择刚才的 Zone，Tag 填 20。
到 数据中心 → SDN 点击 Apply（应用）。SDN 修改会先处于待应用状态，不是创建完立即生效。[1]

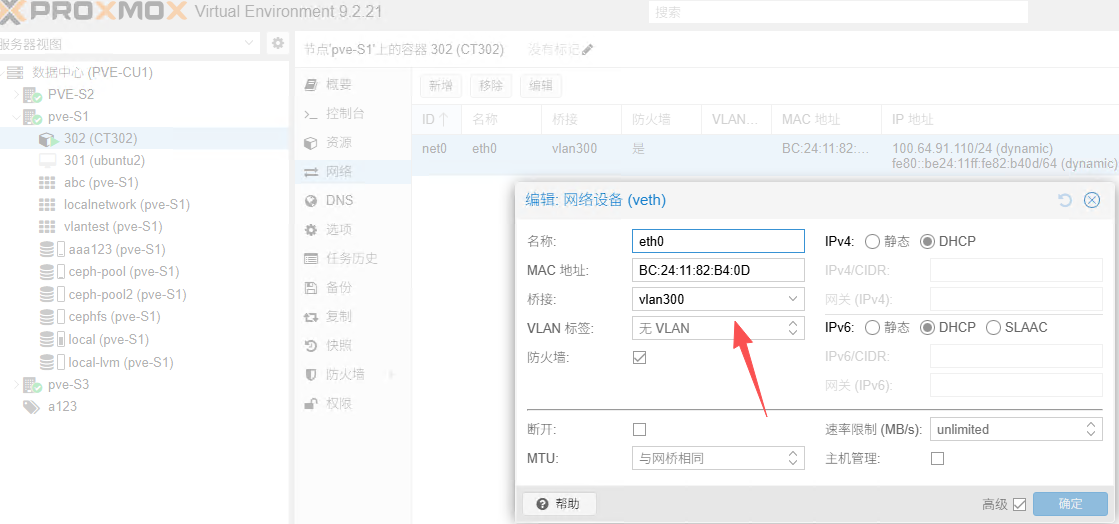

给 VM/CT 的网卡选择这个 VNet；再按你的网络规划配置 IP、DHCP 和默认网关。

最容易混淆的一点：如果 VM 只是加入 VLAN 20，通常选择该 VNet 即可，不需要再给这块 VM 网卡重复设置 tag=20。VNet 的 Tag 已经定义了它对应的物理 VLAN；VNet 的 VLAN Aware 则是另一个选项，用于需要在客户机侧配置 VLAN 的场景。[1]

排障时按路径查：VNet 是否已 Apply → 节点上是否有该 VNet → Zone 的 Bridge 名是否正确 → 网桥/交换机上联是否放行 VLAN ID → VLAN 内是否有 DHCP 或可达网关。如果只是单机隔离网络，不要求与物理 VLAN 或其他节点上的同一 VLAN 互通，Simple Zone 可能更合适；如果底层网络无法承载 VLAN、却要跨节点二层互通，再考虑 VXLAN。[1]

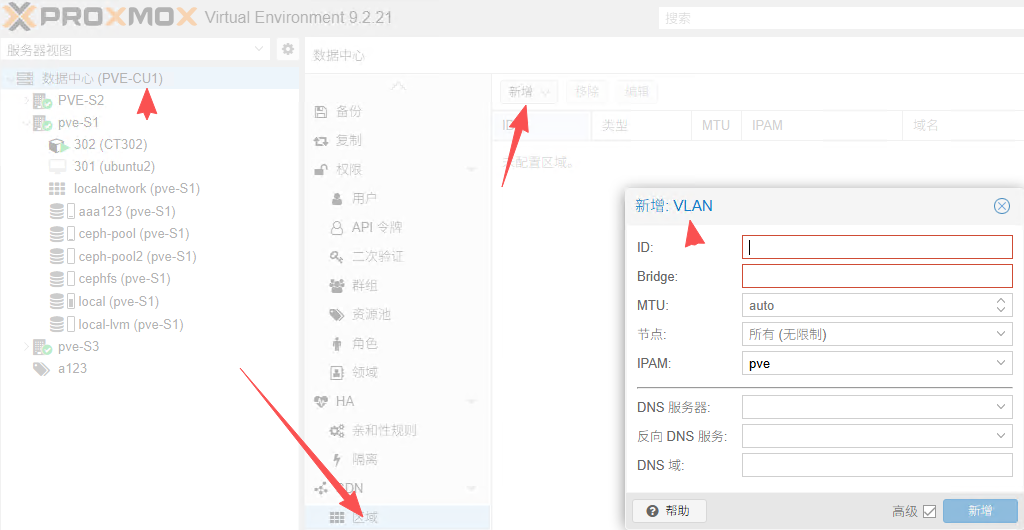

创建VLAN区域

ID：区域名字
Bridge：每个PVE节点的网桥名字，必须统一可用
节点：默认应用到所有PVE节点。
IPAM：不需要IP管理，选择默认的PVE即可。

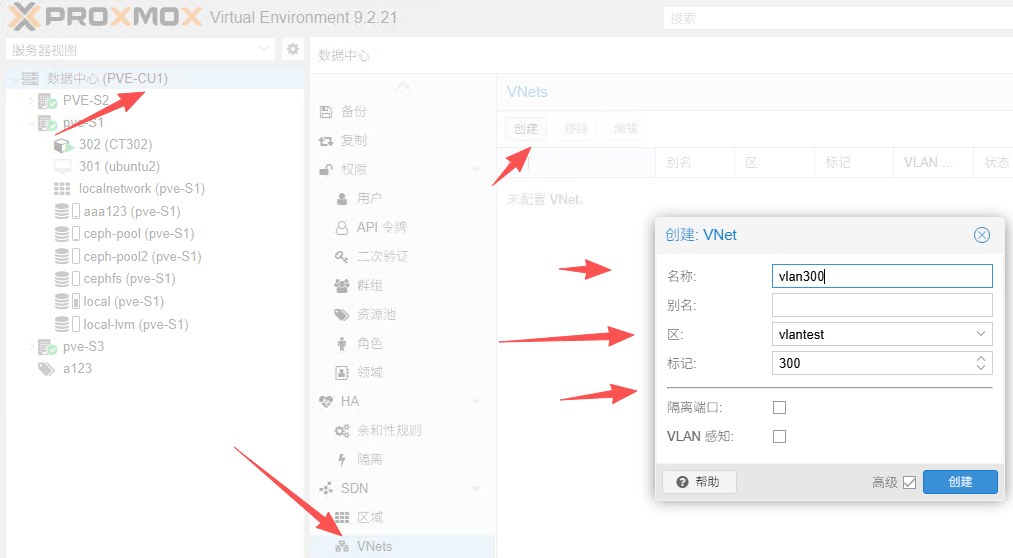

创建VLAN Vnets

填写名称
选择上面创建的VLAN区域
标记即VLAN tag。

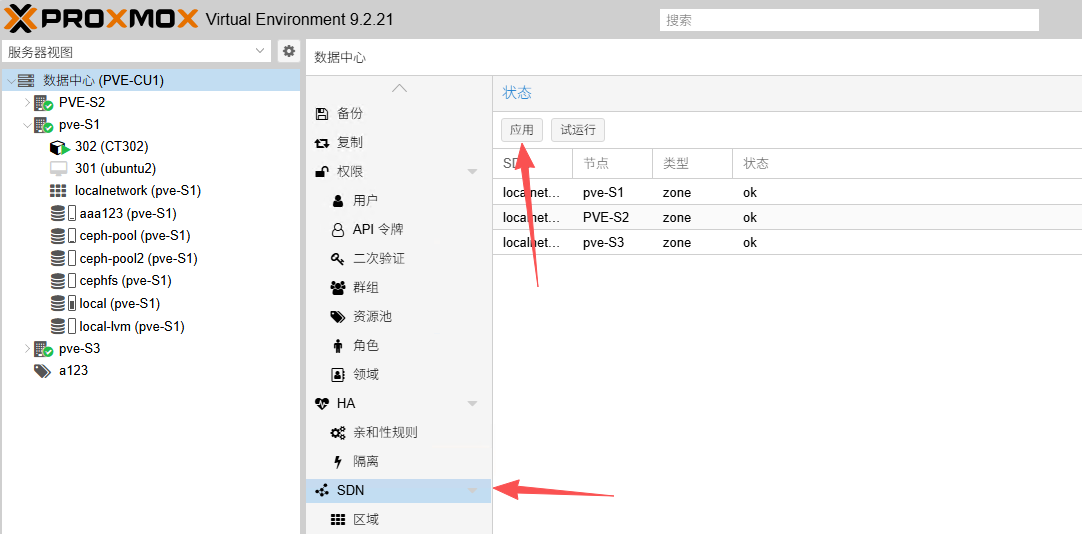

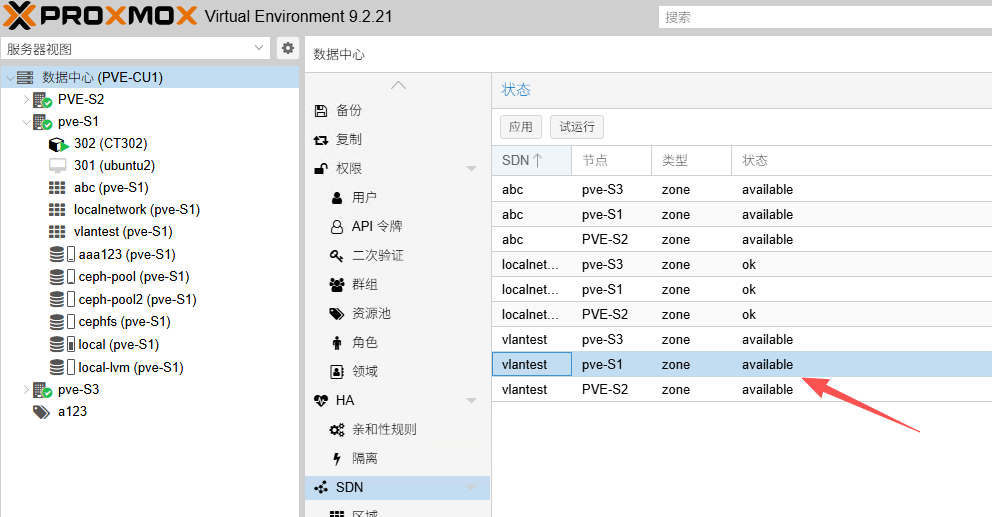

应用配置到所有节点

任何修改都需要应用到所有PVE节点

所有节点可用则代表可以在任意节点使用已创建的Vnets。

QinQ区域 - 堆叠VLAN

QinQ 区域可以理解为“双层 VLAN 区域”：普通 VLAN 只有一层标签；QinQ 在外面再套一层。PVE SDN 中，外层 VLAN ID 在 QinQ Zone 里指定，内层 VLAN ID 在各个 VNet 的「标记（Tag）」里指定。[1]

例如：

1
2
3

QinQ Zone：外层 Service VLAN = 100
  ├─ VNet A：内层 Tag = 10  → 线上是「外层 100 + 内层 10」
  └─ VNet B：内层 Tag = 20  → 线上是「外层 100 + 内层 20」

它适合运营商链路、多租户网络等需要把多个内层 VLAN 封装在同一个外层 VLAN 中传输的场景。如果你只是让 VM 接入交换机现有的 VLAN 20，继续用前面讲的 VLAN Zone 就够了，不需要 QinQ。

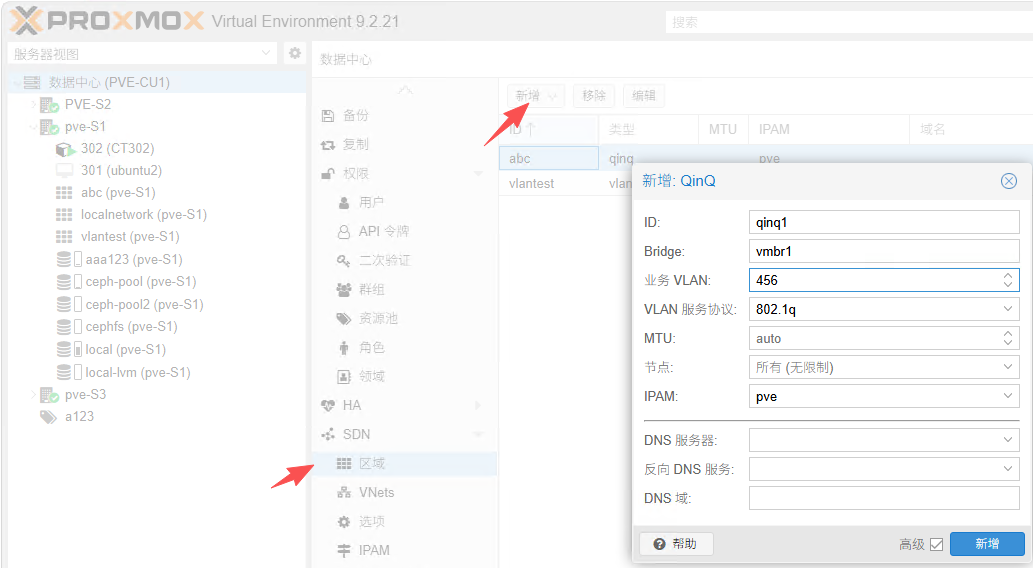

在 PVE 里配置时，关键字段是：

Bridge：选择节点上已有的、连接物理网络的 VLAN-aware 网桥，例如 vmbr0。
Service VLAN：填写外层 VLAN ID。
Service VLAN Protocol：选择外层标签协议；PVE 文档写明可选 802.1Q（默认）或 802.1ad。这项必须与对端设备的配置一致。

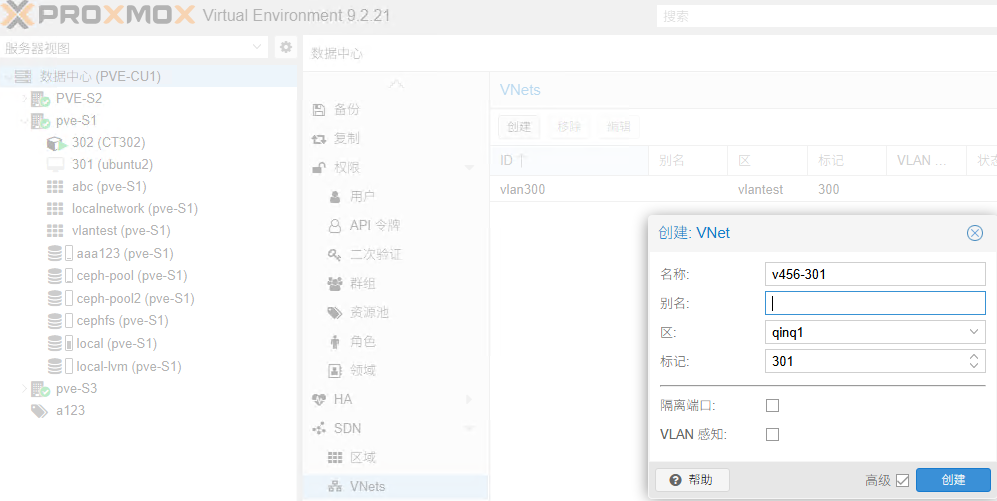

创建该 Zone 下的 VNet，在 VNet 的 Tag 填内层 VLAN ID，最后到 SDN 页面点击应用。[1]

与普通 VLAN Zone 最大的差别在物理网络要求：交换机及沿途设备必须支持并正确放行双层标签；只在 PVE 中建好 QinQ Zone，不会自动把交换机配置好。双标签也有额外开销，PVE 文档提醒要考虑多出的 4 字节：例如物理接口 MTU 为 1500 时，文档给出的 QinQ MTU 示例是 1496。[1]
